Траншеи под коммуникации: как проложить воду, газ и кабель, чтобы потом не перекапывать весь участок

Для тех, кто ищет ответ за 30 секунд: все подземные коммуникации на участке прокладываются в строгой последовательности — сначала канализация (самая глубокая), затем водопровод, газ и кабель. Глубина траншей в Минском регионе начинается от 0,7 м для кабеля и доходит до 1,4–1,6 м для водопровода. Одна ошибка в очерёдности или глубине — и через год вы снова заказываете земляные работы и платите за вывоз грунта повторно. Ниже — полный разбор с цифрами, нормами и примерами из практики.

1. Почему порядок прокладки коммуникаций определяет судьбу участка

Представьте ситуацию: вы залили фундамент, уложили отмостку, завезли чернозём и посеяли газон. А потом газовщики говорят, что им нужно зайти на участок и проложить трубу от врезки до дома. Через ваш газон. На глубине 1,2 метра. Знакомая история для многих застройщиков в Минском районе.

Проблема не в газовщиках. Проблема в том, что земляные работы на участке не были спланированы как единый цикл. Коммуникации заходят на стройплощадку в разное время, разными подрядчиками и с разными требованиями к глубине. Если нет общего плана — каждый копает там, где ему удобнее.

Правильная очерёдность закладки подземных сетей:

1. Канализация и ливнёвка — самые глубокие трассы, уклон диктует отметку.
2. Водопровод — ниже глубины промерзания, но выше канализации при пересечении.
3. Газопровод — средняя глубина, жёсткие охранные зоны.
4. Силовой кабель — от 0,7 м, с сигнальной лентой.
5. Слаботочные линии (интернет, видеонаблюдение, освещение) — от 0,5 м, часто в общей траншее с силовым.

Когда все траншеи копаются в одном цикле — до начала благоустройства — вы экономите от 30 до 50 % бюджета на аренду спецтехники и полностью исключаете повторный заезд машин на готовый участок.

2. Глубина и ширина траншей: нормы и реальная практика земляных работ

В Беларуси действуют ТКП (Технические кодексы установившейся практики), которые заменили советские СНиП. Для частного застройщика ключевые цифры следующие:

Важный нюанс для Минска и Минской области: расчётная глубина промерзания грунта составляет 1,0–1,2 м для суглинков и до 1,4 м для песчаных грунтов. Это значит, что водопроводную трубу без утепления нужно укладывать на отметку не менее 1,4 м от планировочной поверхности. На практике мы копаем 1,5–1,6 м, чтобы заложить песчаную подушку 10–15 см под трубу и оставить запас на обратную засыпку.

Ширина траншеи определяется не только диаметром трубы, но и способом монтажа. Если труба сваривается на поверхности и опускается готовой плетью — достаточно 0,4 м. Если сварка идёт в траншее (как часто бывает с газопроводом из ПЭ-труб) — нужно минимум 0,6–0,7 м, чтобы сварщик мог работать.

3. Траншея под водопровод: ниже точки промерзания — разбираем детали

Водопровод — самая «глубокая» из бытовых коммуникаций на участке, и это не случайно. Замерзшая труба зимой — это не просто отсутствие воды. Это разрыв, замена участка, повторная копка в мёрзлом грунте и расходы, которые в 3–5 раз превышают стоимость первоначальной прокладки.

Как мы работаем на практике:

На одном из объектов в районе Заславля заказчик планировал водопровод от центрального колодца до дома — 48 метров по прямой. Грунт — тяжёлый суглинок с прослойками глины на глубине 0,8–1,0 м. Мы использовали мини-экскаватор (масса 3,5 т, ковш 0,45 м) — он уверенно брал глину и давал ровную стенку траншеи шириной 0,5 м на глубине 1,6 м.

Весь объём — около 38 м³ грунта — был вынут за одну смену (8 часов). Труба ПНД Ø40 SDR11 уложена на песчаную подушку, засыпана песком на 20 см выше трубы, далее — местный грунт без камней. Сверху уложена сигнальная лента «Водопровод».

На что обратить внимание:

• В месте ввода в фундамент трубу пропускают через гильзу (отрезок трубы большего диаметра) с заделкой гидроизоляцией. Гильзу закладывают ещё на этапе копки котлована под фундамент — если вы это пропустили, придётся бурить отверстие в бетоне, а это отдельная работа.
• Если трасса водопровода пересекает дорогу или площадку с будущей нагрузкой, трубу укладывают в защитный кожух (ПНД Ø110 или сталь).
• На поворотах более 30° устанавливают упорные бетонные блоки, чтобы компенсировать гидравлический удар.

4. Газопровод на участке: когда нужен мини-экскаватор с оператором

Газ — самая регламентированная коммуникация. Проект газоснабжения разрабатывает специализированная организация, и отступления от проекта при прокладке не допускаются. Но есть нюансы, которые проект не учитывает, а исполнитель на месте — обязан.

Типичная траншея под газ на частном участке:

• Глубина: 1,0–1,2 м до верха трубы.
• Труба: ПЭ-100 SDR11, Ø63 или Ø90 мм.
• Сварка: электромуфтовая или стыковая, выполняется аттестованным сварщиком.
• Засыпка: сначала песок 20 см, затем грунт без твёрдых включений, сверху сигнальная лента «Газ» жёлтого цвета.
• Охранная зона: 2 м в каждую сторону от оси трубы — в этой зоне нельзя строить, сажать деревья, складировать материалы.

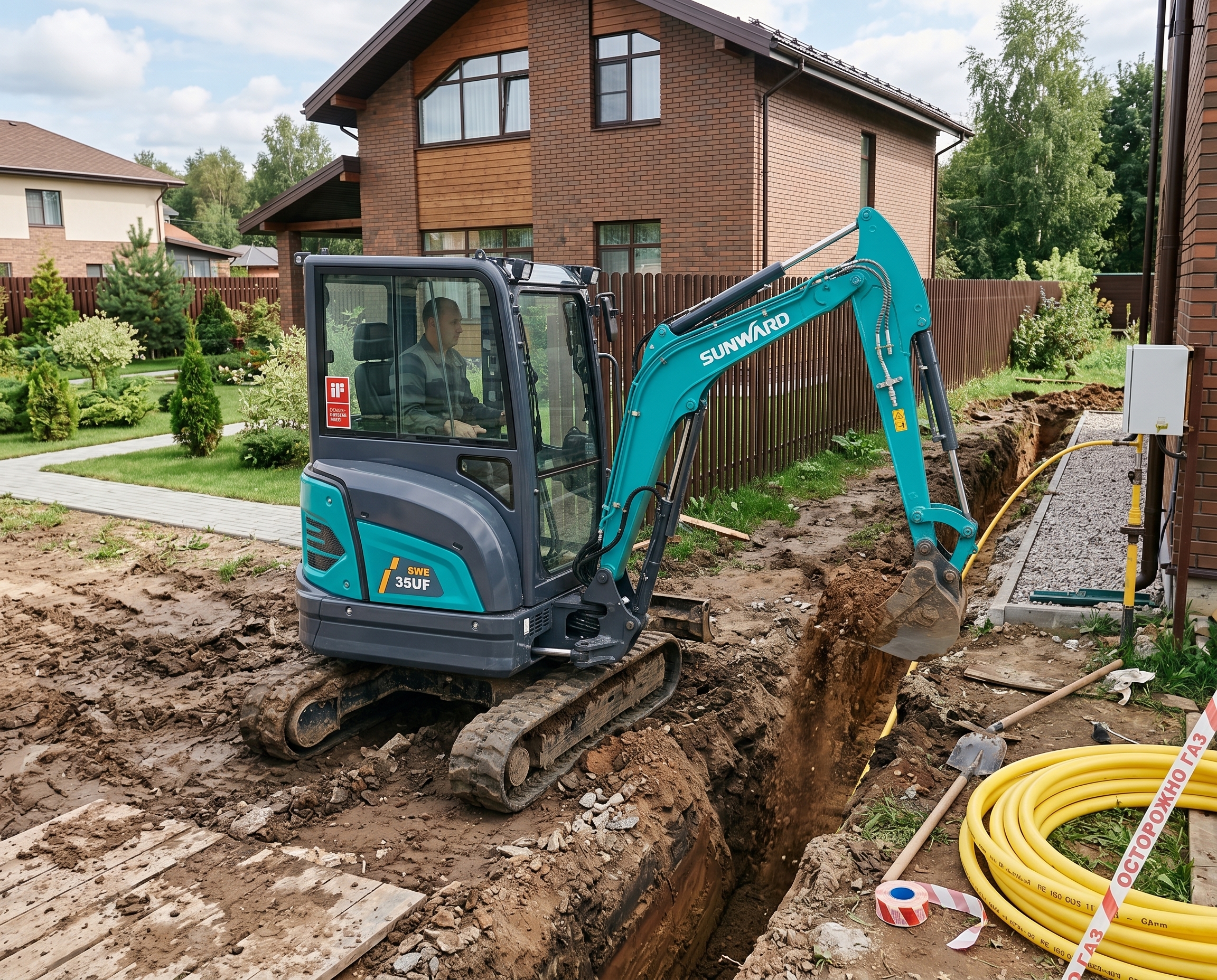

Почему здесь важен именно мини-экскаватор с оператором, а не ручной труд?

Газовая траншея на участке длиной 30–50 м — это 15–30 м³ грунта. Вручную два человека копают такой объём 3–5 дней, в зависимости от грунта. Мини-экскаватор с ковшом 0,4–0,5 м справляется за 4–6 часов, причём стенка траншеи получается ровной, а дно — на одной отметке, что критично для правильного уклона и отсутствия «провисов» трубы.

На объекте в Дроздово мы прокладывали 62 м газопровода от точки врезки на улице до котельной в цокольном этаже. Использовали мини-экскаватор Kubota KX057-5 (масса 5,2 т, глубина копания до 3,8 м). Вся траншея была готова за полторы смены. Отдельный момент — пересечение с существующим водопроводом: по нормам газ должен проходить выше воды на расстоянии не менее 0,2 м при пересечении, и мы заранее скорректировали отметки, чтобы не резать уже уложенную водопроводную трубу.

Нужна аккуратная копка в стеснённых условиях? Аренда мини-экскаватора с опытным оператором решает задачу за часы, а не за дни.

5. Кабельные линии: силовые и слаботочные трассы в земле

Кабельные траншеи — самые «мелкие», но от этого не менее важные. Повреждённый кабель питания бани или уличного освещения — это не только обесточенный объект, но и реальная угроза электробезопасности.

Основные правила прокладки кабеля в земле:

• Глубина заложения силового кабеля (до 1 кВ): не менее 0,7 м под проезжей частью и 0,5 м под пешеходными зонами. На практике мы копаем 0,8 м — запас на усадку грунта.
• Кабель укладывается на песчаную подушку 10 см, засыпается песком 10 см сверху, затем — сигнальная лента и грунт.
• При пересечении с водопроводом или газопроводом кабель проходит ниже трубы на расстоянии не менее 0,5 м, причём труба в месте пересечения защищается кожухом.
• Слаботочные линии (витая пара, оптоволокно, коаксиал) прокладываются в отдельной траншее или в общей с силовым, но на расстоянии не менее 0,5 м и в защитной гофре ПНД.

Практический пример:

Участок в Раубичах, 15 соток. Заказчик планировал: силовой кабель от щита на столбе до дома (35 м), кабель на баню (22 м), линию уличного освещения по периметру (около 80 м) и оптоволокно от дома до ворот (18 м). Вместо четырёх отдельных траншей мы объединили трассы в две: основная (дом — щит — баня) и кольцевая (освещение + слаботочка). Итого вместо ~155 м копки получилось ~95 м. Экономия на земляных работах — около 40 %.

Для такой работы достаточно мини-экскаватора массой 1,5–2 т с узким ковшом 0,3 м — он не повреждает корни деревьев и легко маневрирует между постройками.

6. Канализация и дренаж: уклон, подсыпка, обратная засыпка

Канализация — единственная коммуникация, где уклон траншеи важнее глубины. Для трубы Ø110 мм минимальный уклон составляет 2 см на 1 погонный метр (20 ‰), для Ø160 мм — 8 мм/м (8 ‰). На участке длиной 30 м перепад между началом и концом трассы составит 60 см для «сотки» и 24 см для «полуторки». Это значит, что если выход из дома на глубине 0,6 м, то у септика труба придёт на отметку 1,2 м. А если септик стоит дальше — ещё глубже.

Почему канализацию копают первой:

Именно она задаёт самые глубокие отметки на участке. Если вы сначала проложите водопровод на 1,5 м, а потом начнёте канализацию, которая в конце трассы уходит на 2,0–2,5 м, — экскаватору придётся проходить поверх водопровода, и риск повреждения возрастает.

Дренаж часто укладывают в ту же траншею, что и ливнёвку, или параллельно фундаменту. Дренажная труба (перфорированная, Ø110, в геотекстиле) укладывается на щебёночную подушку 15–20 см и засыпается щебнем фракции 20–40 мм. Глубина — по нижней отметке фундамента, обычно 1,0–1,5 м.

Обратная засыпка — отдельная тема. Засыпать траншею бульдозером сразу после укладки трубы — верный способ получить трещину в раструбе через полгода. Обратная засыпка делается послойно, по 20–30 см, с уплотнением каждого слоя. В зоне 30 см вокруг трубы — только песок или мелкий грунт без камней. Мы используем для этого экскаватор-погрузчик с узким ковшом, который подаёт грунт точно в траншею, не нагружая трубу.

Нужна техника для обратной засыпки и планировки? Аренда экскаватора-погрузчика — универсальное решение: копает, грузит, засыпает и выравнивает.

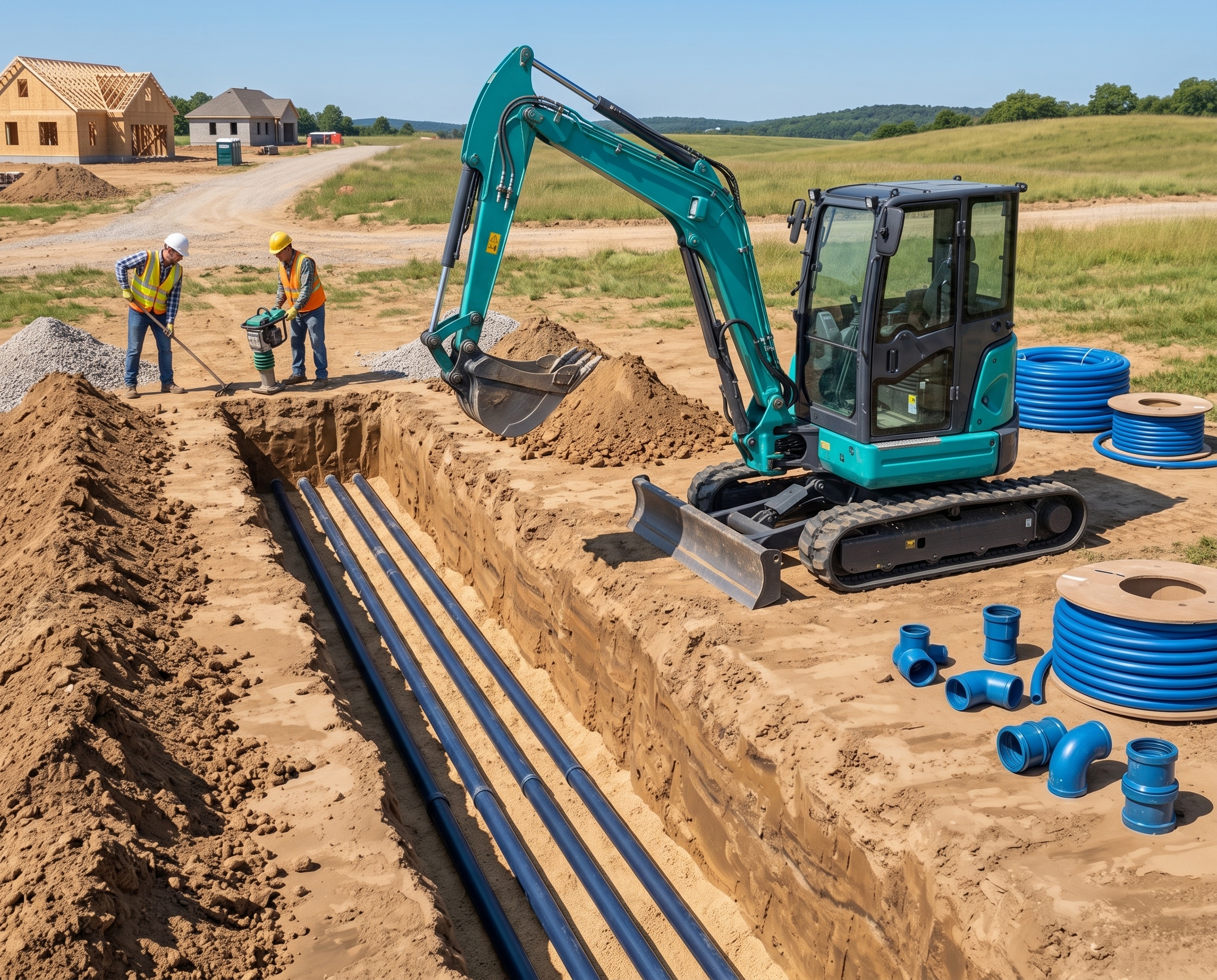

7. Какая техника нужна для копки траншей: выбираем экскаватор под задачу

Выбор техники зависит от трёх факторов: объём грунта, ширина траншеи и условия на участке (забор, деревья, постройки).

Мини-экскаватор (1,5–5 т)

• Идеален для участков с застройкой, узких проездов, работы вблизи фундаментов.
• Ковши: 0,25–0,6 м. Глубина копания: 2,0–3,8 м.
• Давление на грунт минимальное — не повреждает газон и дорожки.
• Примеры: Bobcat E35, Kubota KX057, CAT 305.
• Оптимально для кабельных траншей, газопровода, водопровода на небольших участках (до 60–80 м).

Экскаватор-погрузчик (7–10 т)

• Универсальная машина: передний ковш для погрузки и планировки, задний — для копки.
• Глубина копания обратной лопатой: до 4,5–5,5 м.
• Ширина траншеи: от 0,3 м (узкий ковш) до 0,6 м.
• Примеры: JCB 3CX, CAT 428, MST 544.
• Подходит для канализации, глубокого водопровода, дренажа вокруг фундамента.

Полноразмерный гусеничный экскаватор (13–22 т)

• Для больших объёмов: копка котлована, магистральные траншеи, мелиорация.
• Производительность: 80–150 м³ за смену.
• На частном участке используется редко — слишком тяжёлый, давит грунт, требует площадки для разворота.

Траншейный экскаватор (цепной или роторный)

• Узкоспециализированная техника для длинных прямых траншей одинаковой ширины.
• Ширина: 0,2–0,5 м, глубина: до 1,6–2,0 м.
• Высокая скорость: до 200–300 м/смену в мягком грунте.
• В Минском регионе встречается нечасто, но для магистральных водопроводов в коттеджных посёлках — оптимальный вариант.

8. Аренда экскаватора в Минске: цена за час, объёмы и сроки

Стоимость аренды экскаватора в Минске зависит от типа машины, продолжительности смены и удалённости объекта. Приведу актуальные ориентиры для Минского региона:

Что влияет на итоговую стоимость:

• Подача техники. Если объект за пределами МКАД (Заславль, Логойск, Дзержинск), транспортные расходы добавят 50–150 BYN в зависимости от расстояния.
• Тип грунта. Мёрзлый грунт зимой, тяжёлая глина или скальные включения снижают производительность в 1,5–2 раза.
• Стеснённость. Работа между забором и домом, обход деревьев, пересечение с существующими сетями — всё это замедляет процесс.
• Дополнительные работы. Если нужен вывоз грунта самосвалами, это отдельная позиция.

Пример расчёта из практики:

Участок 12 соток, Колодищи. Полный цикл подземных коммуникаций: канализация 28 м, водопровод 35 м, газ 22 м, кабель 40 м. Общий объём копки — около 85 м траншей разной глубины. Мы отработали два полных дня мини-экскаватором Kubota KX057 и один день экскаватором-погрузчиком JCB 3CX (для глубокой канализации и обратной засыпки). Итого по технике: 3 смены, ориентировочно 600–800 BYN за всю работу. Для сравнения: ручной труд бригады из четырёх человек занял бы 10–12 дней и обошёлся бы сопоставимо или дороже.

Рассчитайте стоимость под ваш участок. Аренда экскаватора в Минске — подача от 2 часов, оператор с опытом от 5 лет.

9. Вывоз грунта и планировка участка после прокладки коммуникаций

При копке траншей объём вынутого грунта всегда больше объёма трубы и подсыпки. Коэффициент разрыхления для суглинка — 1,25–1,3, то есть из траншеи объёмом 30 м³ вы получите 37–39 м³ рыхлого грунта. Часть идёт на обратную засыпку, а излишек — 15–30 % — нужно куда-то деть.

Варианты:

• Оставить на участке для планировки участка и поднятия отметок. Работает, если участок низкий и есть потребность в подсыпке.
• Вывезти самосвалами. Один КАМАЗ-65115 берёт 10–12 м³ грунта. Для 20 м³ излишка — два рейса. Аренда самосвала в Минском регионе обходится от 35–50 BYN за рейс в пределах 15–20 км.
• Совместить с вывозом строительного мусора. Если на участке параллельно идёт стройка, вывоз мусора и грунта можно объединить в один заказ — логистика будет дешевле.

Планировка участка после прокладки коммуникаций — обязательный этап. Траншеи дают усадку в течение 1–2 сезонов, и если не уплотнить грунт и не выровнять поверхность, через год на месте трасс появятся канавы. Мы рекомендуем после засыпки траншей пройтись по участку экскаватором-погрузчиком с планировочным ковшом — это занимает 2–4 часа и даёт ровную поверхность под газон или мощение.

10. Пять ошибок, из-за которых участок перекапывают заново

Ошибка 1. Нет исполнительного плана.

Коммуникации проложены, траншеи засыпаны, а где именно идёт труба — никто не зафиксировал. Через три года вы решите поставить беседку и буром пробьёте газовую трубу. Решение: после укладки каждой коммуникации сделайте геодезическую съёмку или хотя бы привязку к забору и углам дома с рулеткой. Сфотографируйте открытые траншеи с рулеткой в кадре.

Ошибка 2. Водопровод выше точки промерзания.

Экономия 20–30 см глубины копки оборачивается замерзанием трубы уже в первую зиму с морозами ниже –20 °C. В Минском регионе такие зимы бывают регулярно.

Ошибка 3. Кабель без защитной гофры и сигнальной ленты.

Через пять лет вы забудете, где закопали кабель, и при посадке дерева лопатой перерубите его. Сигнальная лента — это не бюрократия, а ваша страховка.

Ошибка 4. Обратная засыпка мёрзлым грунтом или строительным мусором.

Куски бетона и замёрзшие комья глины давят на трубу точечно. Весной, при оттаивании, грунт оседает неравномерно, и труба получает излом. Только песок или просеянный грунт в зоне 30 см вокруг трубы.

Ошибка 5. Все коммуникации в одной траншее без разнесения.

Положить воду, газ и кабель в одну канаву — заманчиво с точки зрения экономии. Но при ремонте одной линии вы повредите остальные. Минимальное расстояние между трубами разного назначения в параллельной прокладке — 0,5 м по горизонтали.

11. Пошаговый план: от геодезии до сдачи коммуникаций

Шаг 1. Сбор исходных данных.

Получите технические условия от водоканала, газоснабжающей организации и электросетей. Закажите топографическую съёмку участка (масштаб 1:500) — она покажет существующие сети, перепады высот и привязки к красным линиям.

Шаг 2. Проектирование.

На основании ТУ проектировщик наносит трассы на топосъёмку. На этом этапе определяется очерёдность, глубины и точки пересечений. Если у вас есть копка котлована под дом — согласуйте отметки ввода коммуникаций в фундамент до начала бетонных работ.

Шаг 3. Разметка на местности.

Перед приездом техники трассы выносят в натуру колышками и шнуром. Это занимает 2–3 часа и экономит часы работы экскаватора.

Шаг 4. Копка траншей.

Начинают с самой глубокой (канализация), затем водопровод, газ, кабель. Аренда спецтехники на этом этапе — основная статья расходов.

Шаг 5. Укладка труб и кабелей.

Монтаж ведут специализированные бригады (особенно газ — только аттестованные сварщики). Экскаватор в это время может работать на других участках или выполнять обратную засыпку уже готовых трасс.

Шаг 6. Опрессовка и испытания.

Водопровод — гидравлическое испытание давлением 10–15 атм в течение 30 минут. Газ — пневматическое испытание. Кабель — прозвонка и замер сопротивления изоляции.

Шаг 7. Обратная засыпка и уплотнение.

Послойно, с проливкой водой или виброплитой.

Шаг 8. Исполнительная съёмка и сдача.

Фиксация фактических отметок и привязок. Передача актов в эксплуатирующие организации.

Шаг 9. Вывоз излишков грунта и планировка.

Финальный этап, после которого участок готов к благоустройству. Вывоз грунта и вывоз мусора можно совместить в один рейс.

Готовы начать земляные работы на участке? Расскажите о вашем проекте — мы подберём технику, рассчитаем объёмы и предложим оптимальный график, чтобы все коммуникации были проложены за один заезд, без повторных перекопок. Оставьте заявку или позвоните — консультация и расчёт бесплатно.
